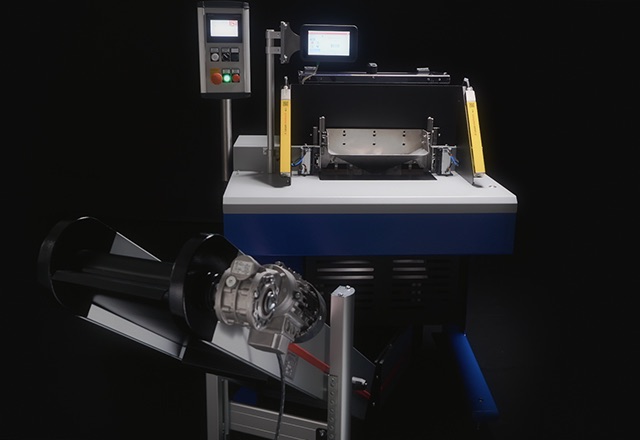

Innovativa, veloce, flessibile e realizzata con la migliore componentistica, la nuova confezionatrice verticale FS 400 prodotta dalla MSA Packaging garantisce ottime performance e grande durabilità. La macchina è in grado di effettuare il confezionamento in sacchetti in polietilene con misura da 80 a 400mm senza saldature verticali utilizzando una bobina di film termosaldante in PE. Il sacchetto viene formato alla lunghezza desiderata e termosaldato con processo temporizzato. L’esclusivo sistema di stampa integrato con sequenza “stampa-imbustamento” rende la confezionatrice FS 400 unica e di particolare interesse per chi avesse necessità di personalizzare ciascuna confezione.
La FS 400 è l’impianto ideale per il confezionamento di oggetti di piccole dimensioni (non adattabile al settore alimentare). Ecco alcuni esempi di applicazione:
Kit minuteria per l’arredo
Kit ricambi
Componenti per l’arredo (es. maniglie)
Utensili (es. spatole)
Kit viteria
La confezionatrice FS 400 è costituita da una robusta struttura in acciaio accuratamente saldata, trattata e verniciata a polveri.
La struttura è montata su piedi regolabili in altezza o fornita con ruote autobloccanti per facilitarne lo spostamento.

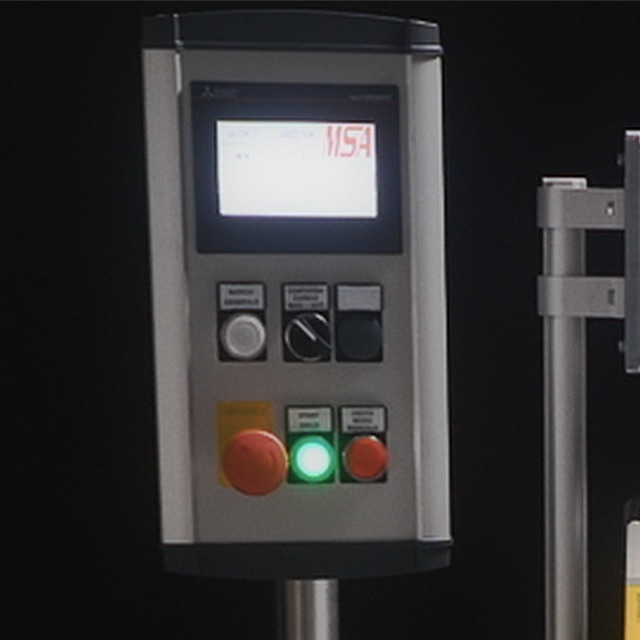

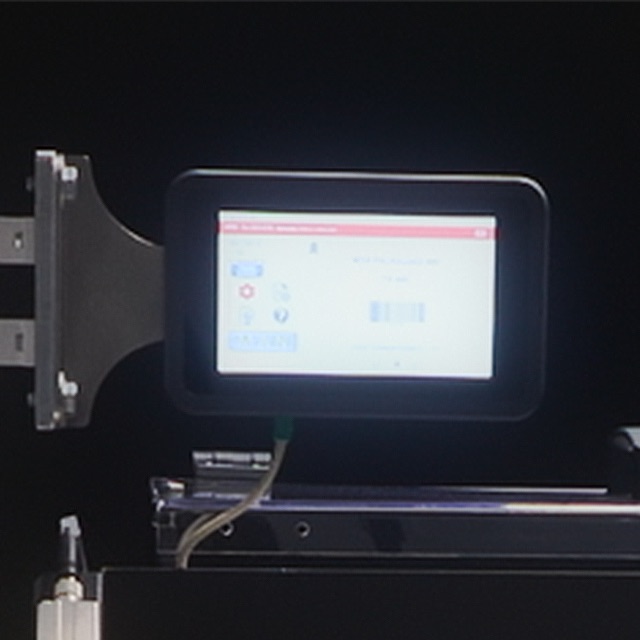

Tutti i parametri di impostazione e di regolazione della macchina sono facilmente regolabili da pannello a tasteggio Touch Screen.v

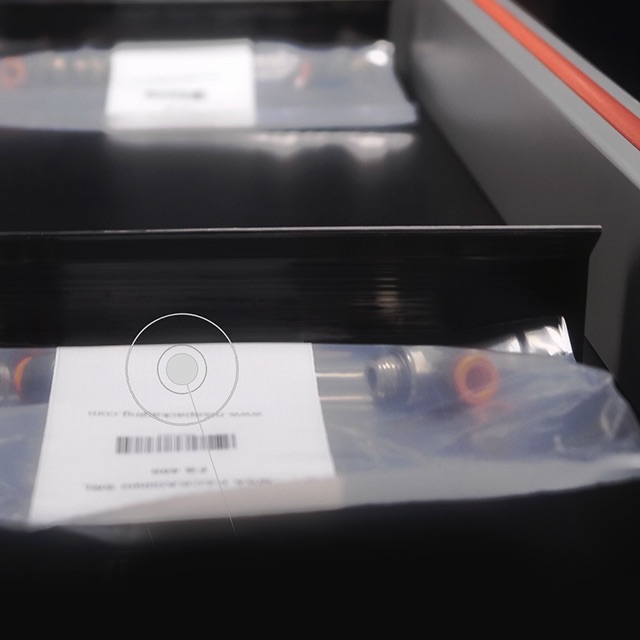

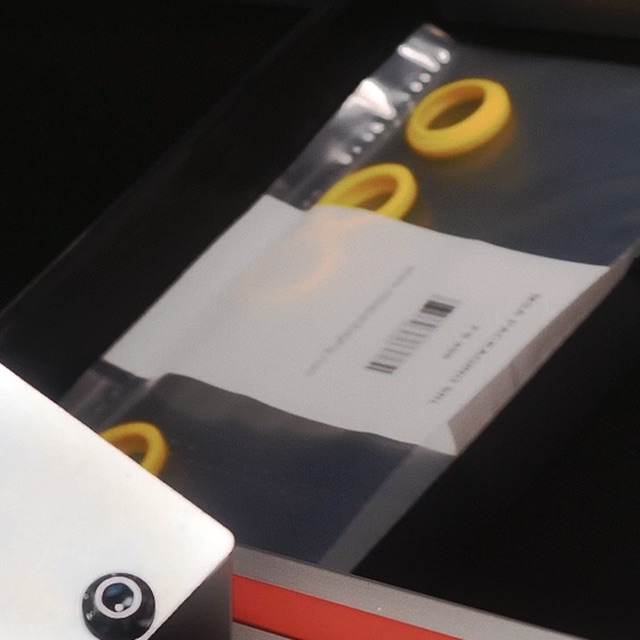

L’impianto è accessoriabile con stampante e applicatore di etichette autoadesive nonché di stampante a trasferimento termico diretto su film, idonee alla creazione di logo di personalizzazione e di bar code.
La confezionatrice FS 400 può essere integrata con più tramogge di carico e più tubolari per incrementare la velocità produttiva della macchina (doppio sacchetto).
Può essere aggiunto il sistema di creazione del foro Europa e foro anti soffoco.

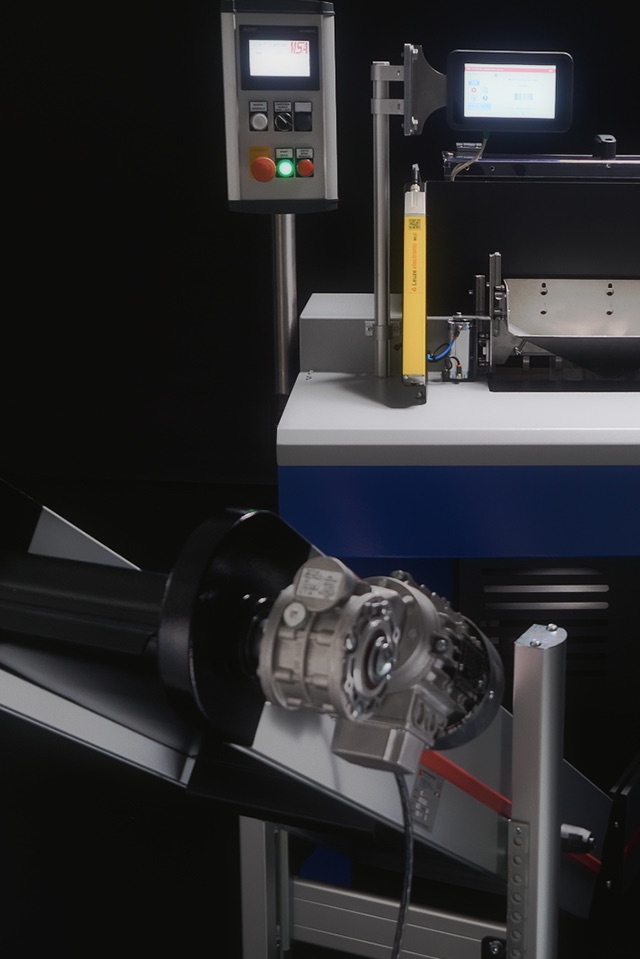

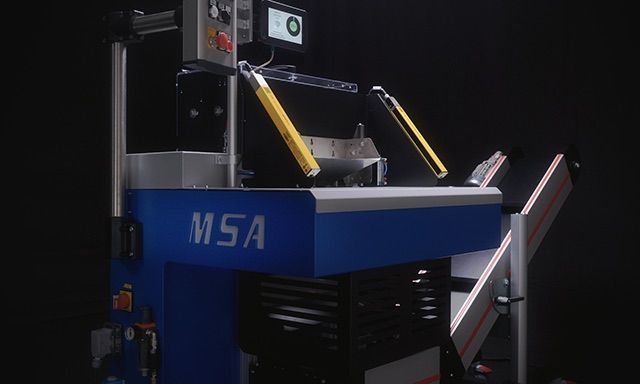

La confezionatrice verticale FS 400 è dotata di tutte le protezioni necessarie (fisse, mobili interbloccate, optoelettroniche) per renderne l’impiego sicuro. In particolare, l’accesso alle zone potenzialmente pericolose nella normale condizione di lavoro (ciclo automatico), è impedito, per mezzo d’apposite protezioni fisse, interbloccate e di barriere ottiche di sicurezza.

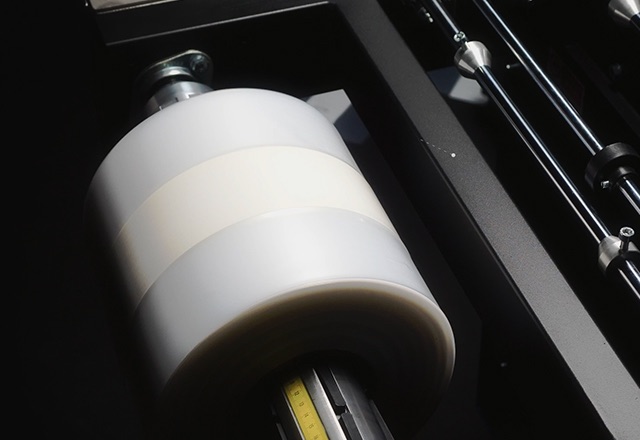

La bobina di tubolare è alloggiata su un apposito albero e guidata da coni regolabili per garantire un perfetto centraggio del film.

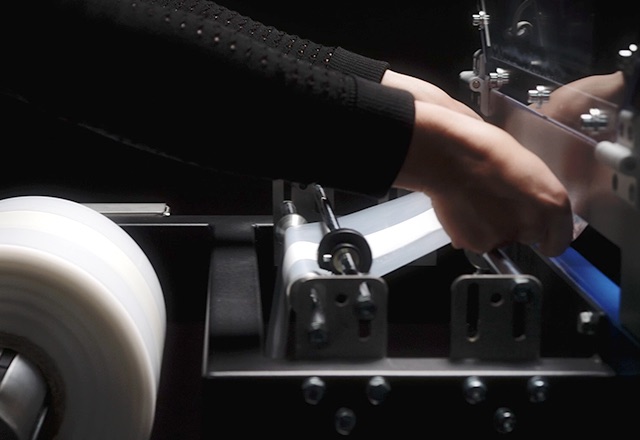

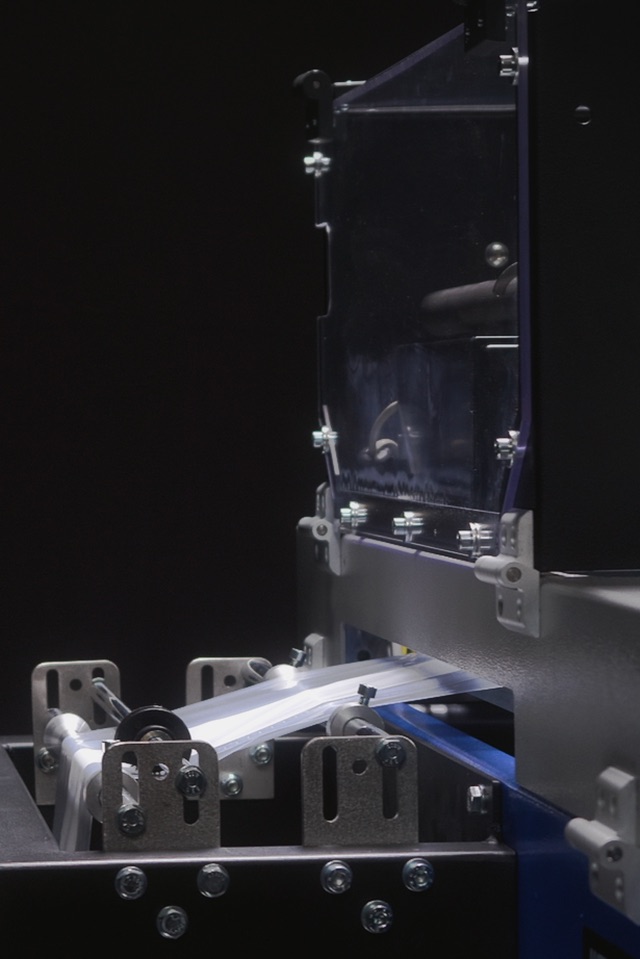

Il polietilene viene trascinato da appositi rulli controrotanti in gomma antistatica mossi da motori brushless opportunamente trattati per facilitare il carico in macchina e lo svolgimento a misura del film per il ciclo di lavoro.
Il sacchetto viene formato alla lunghezza impostata dal pannello di controllo. Viene sezionato da un movimento pneumatico di taglio con lama sagomata e aperto da un sistema di aspirazione dei lembi unito ad un movimento a camme meccanica.
Il sistema di apertura è sicuro e brevettato e insieme al set di pinze regolabili garantisce la tenuta del sacchetto aperto.
Le pinze sono regolabili e intercambiabili per tutta la larghezza del film.
La saldatura del tubolare, idonea alla creazione del sacchetto, è effettuata tramite una piattina al nichel-cromo teflonata termoregolata e temporizzata per controllarne il tempo di saldatura e il relativo raffreddamento. Il movimento di apertura e di chiusura del sacchetto è azionato da motori brushless e da viti a ricircolo di sfere cementate.
Il riempimento è agevolato da un’apposita tramoggia che si posiziona all’interno del sacchetto aperto e, una volta effettuato il carico, l’imbuto si alza per dar avvio al ciclo di chiusura; il ciclo di saldatura può essere avviato da pulsante posto sul quadro comandi, da pedale o da un tempo ciclico pre-impostato da pannello.
Dimensioni tubolare lavorabile | 80-400 mm (dopo approvazione U.T.) |
---|---|
Spessori film tubolare | 30-100 µm (dopo approvazione U.T.) |
Velocità produttiva | 20 battute/min |
Dimensioni | 1000 x 1250 x 1450 mm (L x P x A) |
Tensione d'esercizio | monofase 220V |
Consumo d'aria | 3 L/ciclo a 6 bar |
Pressione d'esercizio | 6 bar |
Pneumatica | METALWORK |
---|---|
Elettronica | MITSUBISHI |
Servomotori brushless con azionamento | MITSUBISHI |
Quadro Comandi Touch Screen | MITSUBISHI |
Sensori di prossimità | AECO |
Modulo di sicurezza | REER |
Relè statici per saldatura | GEFARN |

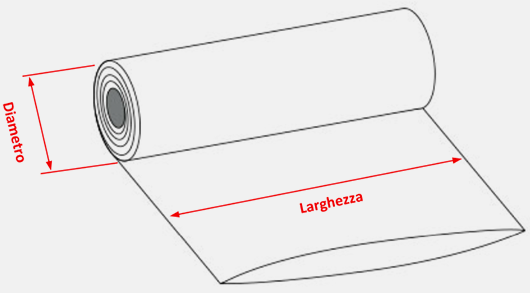

Larghezza tubolare 80-400 mm.
Diametro massimo bobina 300 mm.
Diametro anima in cartone 76 mm.
Kit imbuto mobile
Kit antigrinza
Kit prodotti pesanti
Stampante a trasferimento termico
